AutoWork Technology

● CNC連線的自動化製造

參數設計的好處，
即為圖面完成的同時，我們已經取得埋於圖面內的參數資料(尺寸、材料等)，
透過管理系統的功能，我們可以將參數資料，散開成各式加工用的資訊與檔案。

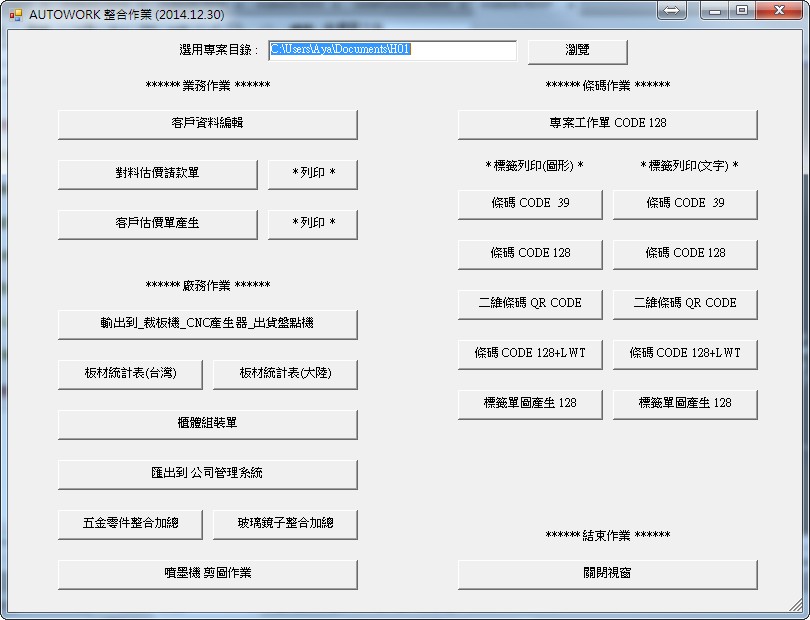

下圖為管理系統的示範，管理系統將依據各公司不同需求更改。

管理系統輸出的檔案中，有數個是CNC連線用的資料。

通常，CNC人員需要懂CNC機器的細部操作甚至撰寫CNC加工程式，
因此CNC人員的養成並不容易，
但目前工廠人力普遍短缺，且短缺的情形可能愈來愈嚴重，
未來勢必需要走向精簡人力的自動化一途。

懋翔科技針對自動化的解決方案，
是將生產流程中，「電腦可以做到的事情」讓電腦做，減少此部分的人力介入，
以下是我們針對CNC連線部分，所做的努力。



● CNC連線前-刀具模擬

您可於CAD上，預覽加工的位置、形狀，甚至孔位大小等細節，
減少因程式而發生錯誤的機率。

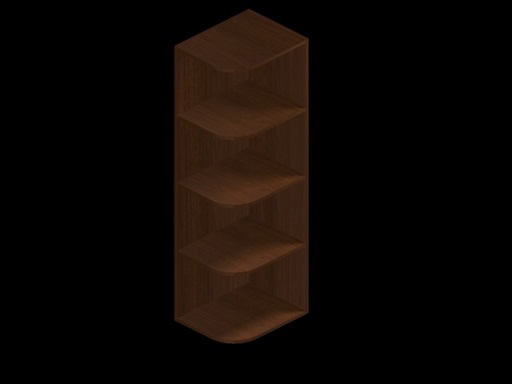

以上面這個轉角櫃為例，拆料後產生的檔案，
我們可用本公司研發之 CNC產生器，轉成CNC機器需求的檔案格式，
此時可以直接於AutoCAD上預覽加工後的樣子，
方便於正式加工前做最後確認。

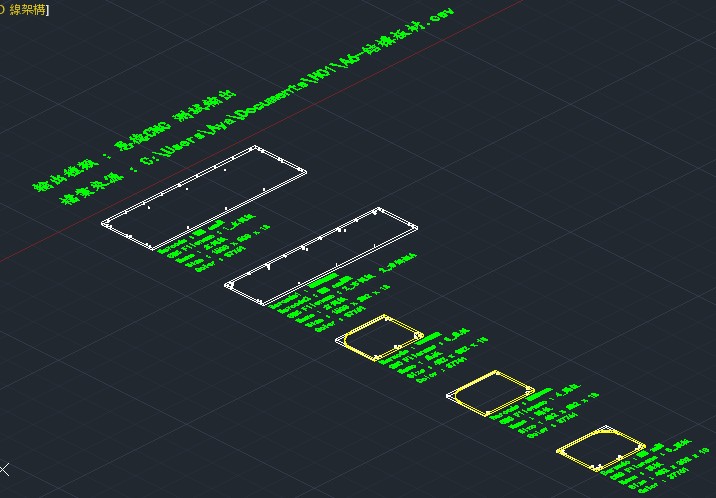

產生的範例如下圖：

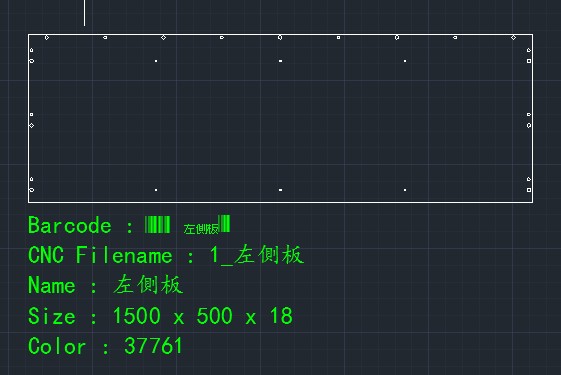

(↑電腦自動於AutoCAD，畫出板材大小與孔位)

(↑孔位大小、深度皆可表現)

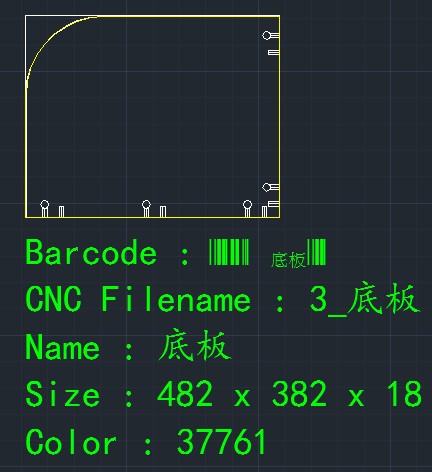

(↑打型(上圖圓角)部分也能顯示出來)

當然若您是其他產業的業者，我們也能配合產業開發不同的CNC產生器，
讓需要 少量多樣化生產的產業，皆能使用3DDE進行自動化。

CNC連線資料輸出

針對不同廠牌和機型，輸出相容的資料，讓CNC機器直接讀取資料即可加工，
減少CNC人員於現場調整機器的時間。

目前，懋翔科技與台灣木工機製造商 恩德科技合作，成功連線恩德的CNC機器。
德國品牌HOMAG，包含BHX500、ABD、BAZ、PTP-160等，也已成功連線，
義大利品牌BIESSE也於2016年連線成功(Skipper100)，
若您擁有的是其餘的品牌的CNC加工機器，也歡迎洽詢。



● 標籤 - 刷條碼直接讀取CNC資料

為了讓現場人員能快速將板材的加工資料從資料庫中調出來，
通常會使用標籤來協助，
下面是系統家具業的標籤範例：

本公司的標籤可依照客戶需求進行排版，
可調整字體尺寸與字型，並可繪製線條及插入圖片，
也可放置公司logo或產生浮水印，
讓您的標籤更加精美詳細。

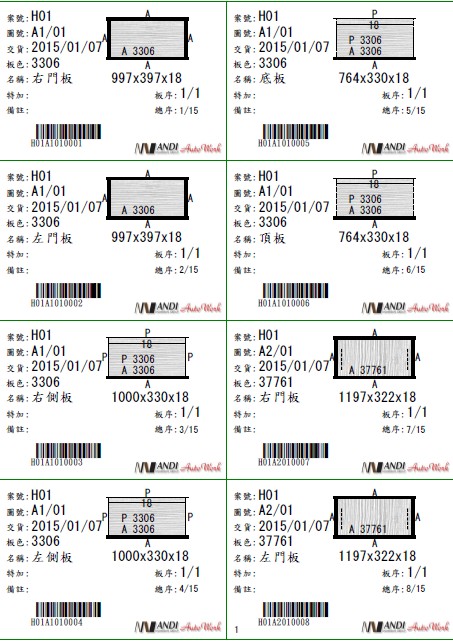

除了單張條碼的圖檔外，我們也可因應需求，產生A4排版的條碼。

條碼部分，我們可做到一維條碼(39 code 及 128 code)，
二維條碼標籤也可以產生。



示範影片 CNC程式碼產生



示範影片 各種條碼輸出
